     CVS 16x8 / CVS 16x8N

ВНИМАНИЕ !!!


Система CVS 16x8 снята с производства.





Шестнадцатиканальная система с возможностью установки в 19" стойку.

Скорость оцифровки и записи видео для данной системы - 50 FPS при подключении 16 камер (от 3 FPS на каждую камеру).

Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 896х576 пикселей без снижения скорости оцифровки).

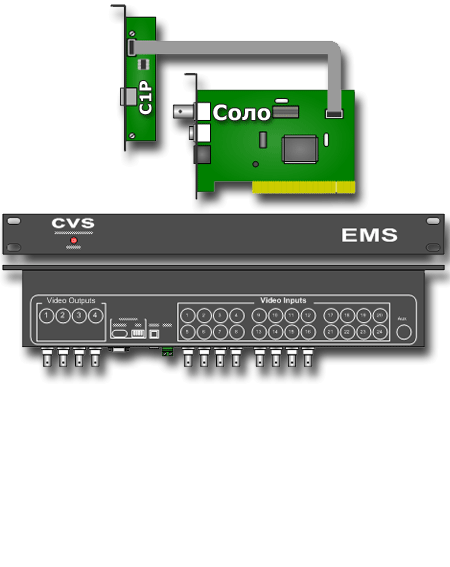

В базовый комплект системы входят:
  • внешний коммутатор EMS 16x8 или EMS 16x8N с 16 входами, 4 выходами.
  • плата оцифровки видеоизображений Соло.
  • порт управления внешним коммутатором CVS-C1P.
  • комплект кабелей.
  • ключ защиты программного обеспечения HASP USB с лицензией MS.
    В ключе прописывается количество обрабатываемых видеокамер - (MS = 16 каналов).
  • оптический диск с программным обеспечением и технической документацией.
  • гарантийный талон, технический паспорт, упаковочный комплект.
Система CVS 16x8N отличается от CVS 16x8 тем, что коммутатор EMS 16x8N имеет по каждому каналу устройство нормализации видеосигнала, фильтр низких и высоких частот, фиксатор уровня черного, а также корректор ВЧ.

При использовании кабеля РК 75-3,7-35/36Ф (аналог RG-59) допускается удаление камер до 500 метров с разрешением не хуже 400 ТВЛ.

Отличие от обычных нормализаторов видеосигнала - наличие корректора ВЧ.

Назначение:
создание многоканальных телевизионных систем безопасности. Может быть использована для охраны периметров промышленных предприятий, логистических и торгово-развлекательных комплексов, бизнес-центров, видеоохраны районов городов и т.д.

В компьютер может быть установлено несколько системы CVS 16x8 / CVS 16x8N или других систем CVS.

Технические параметры:

Входной видеосигнал 1V p-p
Входное сопротивление 75 Ом
Отношение Сигнал / Шум > 50dB
Полоса пропускания 50Гц ÷ 7МГц
Скорость переключения между каналами < 20мс
Количество входных видеоканалов 16
Количество выходных видеоканалов 4
Подключение 1. BNC разъём - 20 шт.
Шина подключения PCI (33 Мгц, 32 бит)
Напряжение питания коммутатора DC 12V


Особенности:
  • управление коммутатором осуществляется непосредственно с платы оцифровки видео через подключённый порт управления CVS-C1P.
  • к одному компьютеру может быть подключено до 4 устройств EMS 16x8 / EMS 16x8N.
  • опционально может комплектоваться дополнительными платами оцифровки (в базовый комплект не входят), что обеспечивает увеличение скорости обработки системы на 40-50 FPS на каждую плату оцифровки.
  • опционально может комплектоваться планкой с четыремя дополнительными выходами для подключения аналоговых мониторов, на которые можно выводить тревожные камеры в реальном времени.
  • возможно удалённое размещение коммутатора EMS на расстояние до 1 км от компьютера при условии использования дополнительного оборудования: комплекта приёмник/передатчик команд управления CVS-Ru / CVS-Tu (см. раздел Дополнительное оборудование CVS).
  • габаритные размеры коммутатора и особенности конструкции позволяют крепить устройство в 19" стойку (исполнение в соответствии со стандартом МЭК-297, высота 1U), что существенно упрощает монтажные работы.
  • для коммутатора дополнительно требуется блок питания DC +12В 1000мА (в базовый комплект поставки не входит).


Загрузить актуальное программное обеспечение CVSCenter или Руководство пользователя можно со страницы Центра загрузки.
