Продукция    Традиционные системы на базе плат оцифровки аналогового видеосигнала    Квартет
     Квартет


ВНИМАНИЕ !!!

Распродажа по специальной цене - 4000 руб.

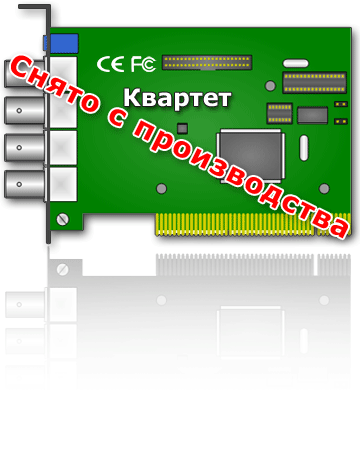

Телевизионная система охраны для подключения четырех камер.

Скорость оцифровки и записи видео для данной системы - 40 FPS при подключении до 4 камер (10 FPS на каждую камеру при подключении 4 камер - живое видео).

Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 896х576 пикселей без снижения скорости оцифровки).

На плате размещен разъём для подключения одного аудиоканала (микрофон).

Опционально в плату может быть установлено устройство автоматического контроля работоспособности компьютера - CVS WD+ (Watch Dog).

В компьютер может быть установлено несколько плат Квартет или других систем CVS.

В базовый комплект системы входят:
  • плата оцифровки видеоизображений, модель Квартет.
  • ключ защиты программного обеспечения CVS-CHIP с лицензией 1К (1 Квартет).
  • оптический диск с программным обеспечением и технической документацией.

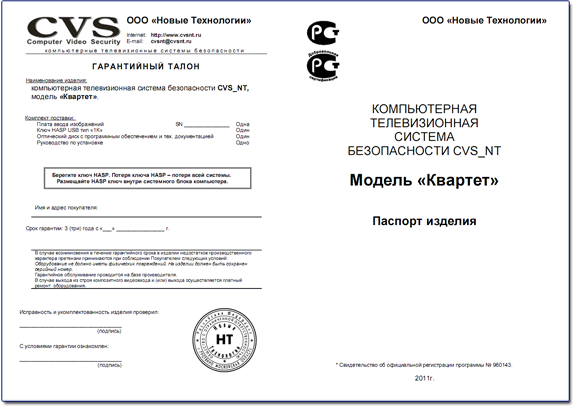

  • технический паспорт, гарантийный талон.
  • упаковочный комплект.
Технические параметры:

Входной видеосигнал 1V p-p
Входной аудиосигнал max 1V
Входное сопротивление 75 Ом
Отношение Сигнал / Шум > 50dB
Полоса пропускания 50Гц ÷ 7МГц
Скорость переключения между каналами < 20мс
Количество видеоканалов до 4
Количество аудиоканалов 1
Подключение 1. BNC разъём - 4 шт.
2. Аудио - 1 шт.
Шина подключения PCI
Напряжение питания DC 5V
Потребляемая мощность 5W
Размеры платы 140 х 85 х 20 мм
Вес 140 гр.


Загрузить актуальное программное обеспечение CVSCenter и техническую документацию на системы CVS можно со страницы Центра загрузки.



Типовые схемы подключения

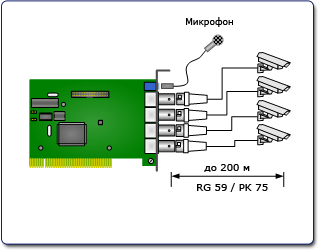

Камеры удалены на расстояние не более 200 м.



Данный вариант подключения может быть использован для охраны объектов, где необходимо живое видео: кассы в магазинах, аптеках, входы/выходы на объектах и других.
Камеры удалены на расстояние до 500 м.



Данный вариант подключения может быть использован, когда камеры удалены от компьютера на расстояние свыше 200м и сигнал проходит по коаксиальному кабелю РК75-3,7 или RG-59.
Внешний нормализатор сигналов CVS VN4 Ext обеспечивает компенсацию потерь от +3дБ до +9 дБ по НЧ.

Для подключения удалённых камер (от 500 до 900 м) может быть использован комплект приёмник-передатчик CVS TC2 / RC2.
