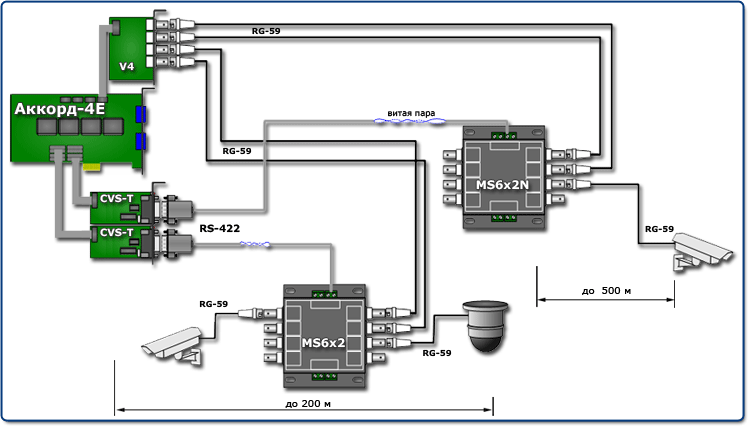

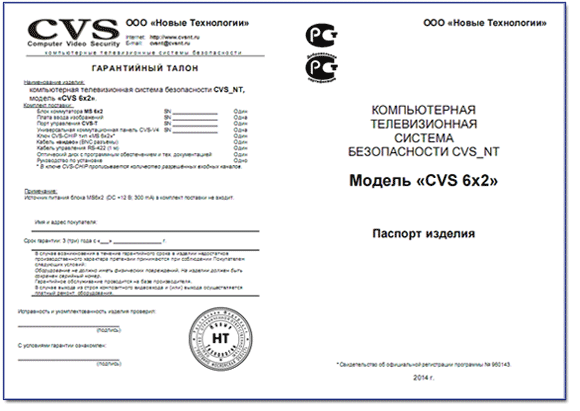

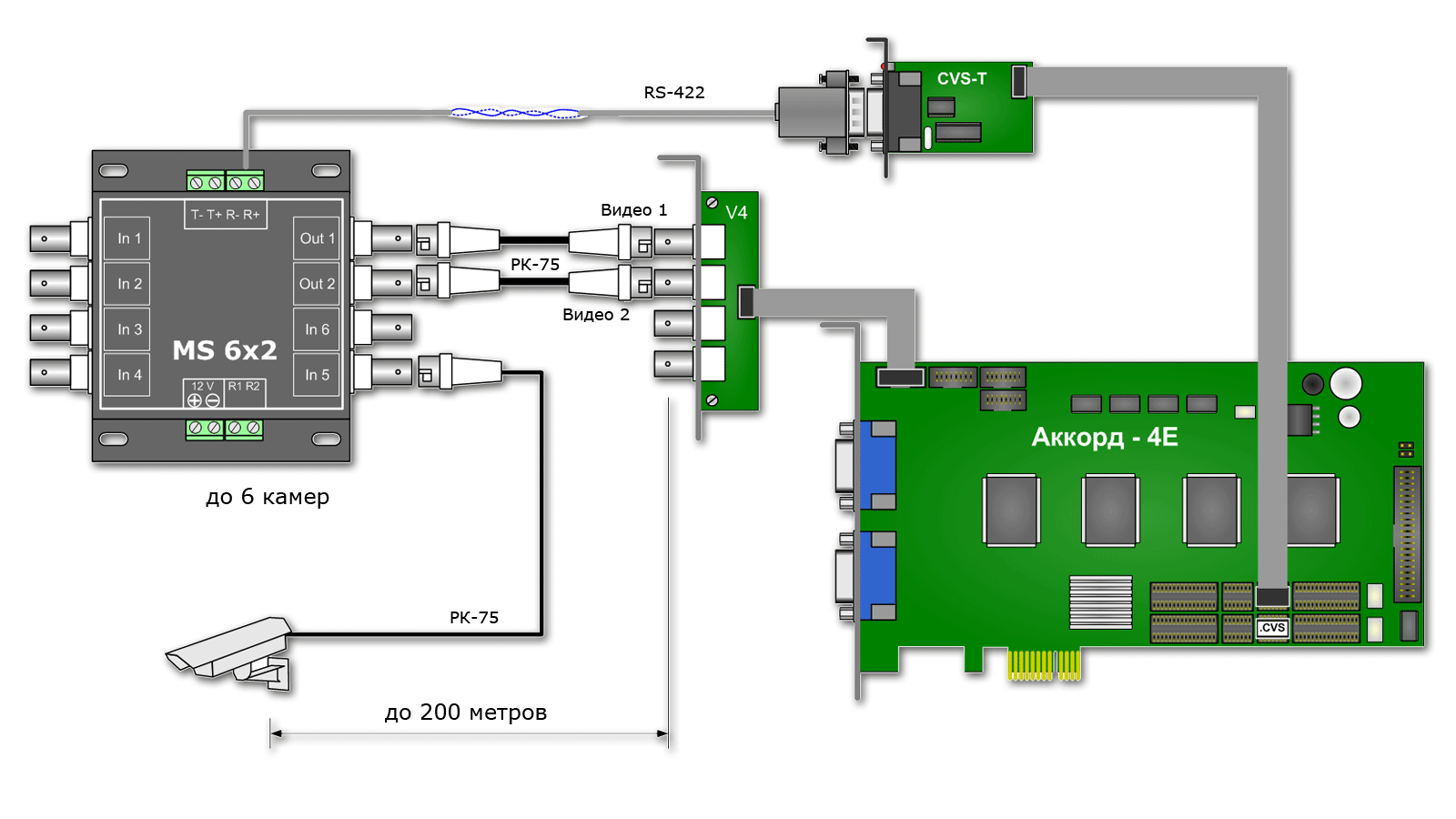

Продукция    Системы CVS с матричными коммутаторами    Модель CVS 6x2 / CVS 6x2N      CVS 6x2 / CVS 6x2N Шестиканальная система с возможностью удалённого размещения матричного коммутатора. Скорость оцифровки и записи видео для данной системы - 50 FPS при подключении 6 камер (от 7 FPS на каждую камеру). Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 896х576 пикселей без снижения скорости оцифровки). В базовый комплект системы входят: внешний коммутатор MS6x2 / MS6x2N* с шестью входами, двумя выходыми и двумя релейными выходами. плата оцифровки видеоизображений. порт передачи команд управления коммутатором CVS-T. комплект кабелей. ключ защиты программного обеспечения HASP USB с лицензией MS. В ключе прописывается количество обрабатываемых видеокамер - (MS = 6 каналов). оптический диск с программным обеспечением и технической документацией. гарантийный талон и технический паспорт (CVS 6x2 / CVS 6x2N), упаковочный комплект. _____________________ * Система CVS 6x2N отличается от CVS 6x2 тем, что коммутатор MS6x2N имеет по каждому каналу устройство нормализации видеосигнала, фильтр низких и высоких частот, фиксатор уровня черного, а также корректор ВЧ. ВНИМАНИЕ !!! Рекомендуется ключ HASP устанавливать внутри системного блока компьютера в специальную панель CVS-HASP USB. Для увеличения скорости ввода видеоизображений в компьютер опционально может быть использована Дополнительная плата оцифровки. При использовании кабеля РК 75-3,7-35/36Ф (аналог RG-59) допускается удаление камер до 500 метров с разрешением не хуже 400 ТВЛ.   Назначение: создание многоканальных распределённых телевизионных систем безопасности с повышенными требованиями к скорости обработки видеоинформации. Может быть использована для охраны периметров промышленных предприятий, логистических и торгово-развлекательных комплексов, бизнес-центров, видеоохраны районов городов и т.д. В компьютер может быть установлено несколько системы CVS 6x2 / CVS 6x2N или других систем CVS. Технические параметры: Входной видеосигнал 1V p-p Входное сопротивление 75 Ом Отношение Сигнал / Шум > 50dB Полоса пропускания 50Гц ÷ 7МГц Скорость переключения между каналами < 20мс Количество видеоканалов 6 Подключение 1. BNC разъём - 6 шт. Шина подключения PCI (33 Мгц, 32 бит) Напряжение питания коммутатора DC 12V Особенности: управление коммутатором осуществляется непосредственно с платы оцифровки видео через подключённый порт управления CVS-T. к одному компьютеру может быть подключено до 8 устройств MS 6x2 / MS 6x2N. опционально может комплектоваться дополнительной платой оцифровки (в базовый комплект не входит), что обеспечивает увеличение скорости обработки системы до 90-100 FPS. опционально может комплектоваться платой оцифровки видео Аккорд-4 или Аккорд-4Е. габаритные размеры коммутатора и особенности конструкции позволяют крепить устройство на любую поверхность, в том числе и на DIN рейку, что существенно упрощает монтажные работы. для коммутатора дополнительно требуется блок питания DC +12В 500мА (в базовый комплект поставки не входит). Загрузить актуальное программное обеспечение CVSCenter или Руководство пользователя можно со страницы Центра загрузки. Типовые схемы подключения 1. Камеры удалены на расстояние не более 200 м. Дополнительная плата обеспечивает увеличение скорости оцифровки на 40-50 FPS. 2. Коммутатор расположен на удалённом расстоянии от компьютера. Видеосигналы от камер передаются по витым парам (UTP) через пассивные балуны. 3. Коммутатор расположен на удалённом расстоянии от компьютера. Видеосигналы от камер передаются по витым парам (UTP) через активные устройства (передатчик/приёмник). 4. Подключение коммутаторов MS 6x2 / MS 6x2N к плате Аккорд-4Е.
