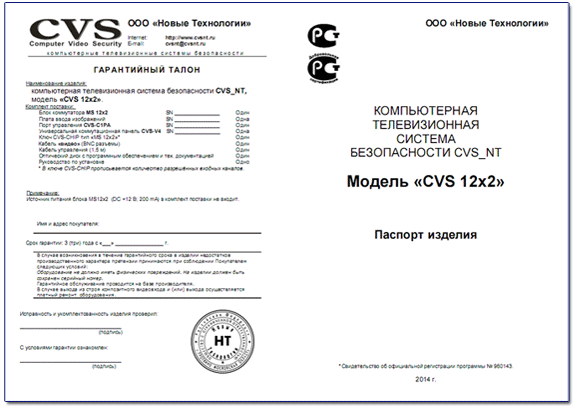

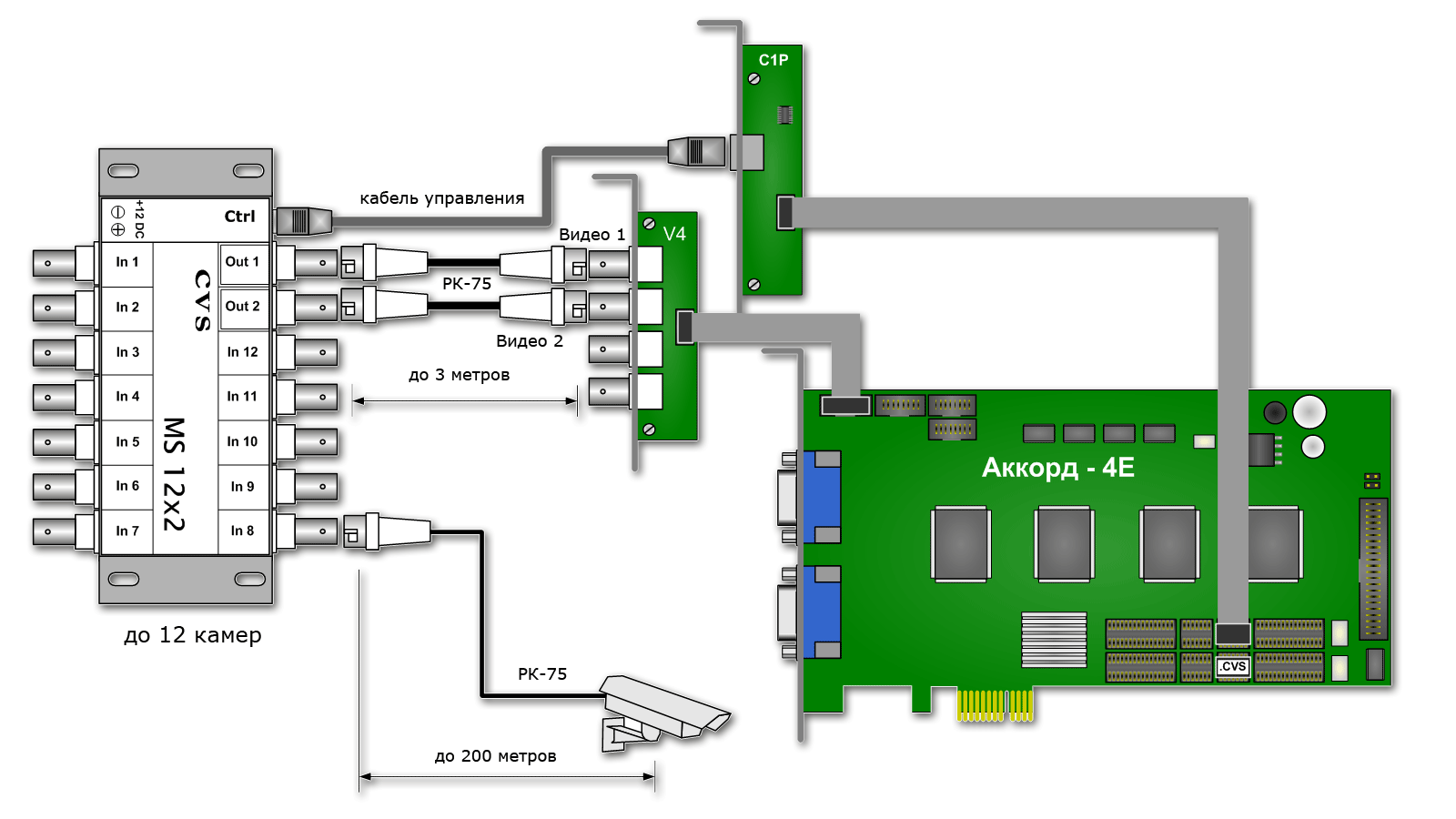

Продукция    Системы CVS с матричными коммутаторами    Модель CVS 12x2      CVS 12x2 Двенадцатикальная система эконом-класса. Скорость оцифровки и записи видео для данной системы - 50 FPS при подключении 12 камер (от 4 FPS на каждую камеру). Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 896х576 пикселей без снижения скорости оцифровки). В базовый комплект системы входят: внешний коммутатор MS 12x2 с 12 входами и 2 выходами. плата оцифровки видеоизображений. порт передачи команд управления внешним коммутатором CVS-C1P. комплект кабелей. ключ защиты программного обеспечения HASP USB с лицензией MS. В ключе прописывается количество обрабатываемых видеокамер - (MS = 12 каналов). оптический диск с программным обеспечением и технической документацией. гарантийный талон, технический паспорт, упаковочный комплект. ВНИМАНИЕ !!! Рекомендуется ключ HASP устанавливать внутри системного блока компьютера в специальную панель CVS-HASP USB. Для увеличения скорости ввода видеоизображений в компьютер опционально может быть использована Дополнительная плата оцифровки. Назначение: создание многоканальных телевизионных систем безопасности промышленных предприятий, микрорайонов городов, логистических и торгово-развлекательных комплексов, бизнес-центров и т.д. В компьютер может быть установлено несколько системы CVS 12x2 или других систем CVS. Технические параметры: Входной видеосигнал 1V p-p Входное сопротивление 75 Ом Отношение Сигнал / Шум > 50dB Полоса пропускания 50Гц ÷ 7МГц Скорость переключения между каналами < 20мс Количество видеоканалов 12 Подключение 1. BNC разъём - 12 шт. Шина подключения PCI (33 Мгц, 32 бит) Напряжение питания коммутатора DC 12V Особенности: управление коммутатором осуществляется непосредственно с платы оцифровки видео через подключённый порт управления CVS-C1P. возможно удалённое размещение коммутатора MS 12x2 на расстояние до 1,5 км от компьютера при условии использования дополнительного оборудования: комплекта приёмник/передатчик команд управления CVS-R / CVS-T (см. раздел Дополнительное оборудование CVS). к одному компьютеру может быть подключено до 8 устройств MS 12x2. опционально может комплектоваться дополнительной платой оцифровки (в базовый комплект не входит), что обеспечивает увеличение скорости обработки системы до 90-100 FPS. опционально может комплектоваться платой оцифровки видео Аккорд-4 или Аккорд-4Е. габаритные размеры коммутатора и особенности конструкции позволяют крепить устройство на любую поверхность, в том числе и на DIN рейку, что существенно упрощает монтажные работы. для коммутатора дополнительно требуется блок питания DC +12В 200мА (в базовый комплект поставки не входит). Загрузить актуальное программное обеспечение CVSCenter или Руководство пользователя можно со страницы Центра загрузки. Типовые схемы подключения 1. Коммутатор расположен рядом с компьютером (не более 3 м). Камеры удалены на расстояние не более 200 м. Дополнительная плата обеспечивает увеличение скорости оцифровки на 40-50 FPS. 2. Коммутатор расположен на расстоянии от компьютера (более 3 м). Камеры удалены на расстояние не более 200 м. Дополнительная плата обеспечивает увеличение скорости оцифровки на 40-50 FPS. 3. Коммутатор расположен на удалённом расстоянии от компьютера. Видеосигналы от камер передаются по витым парам (UTP) через пассивные балуны. 4. Коммутатор расположен на удалённом расстоянии от компьютера. Видеосигналы от камер передаются по витым парам (UTP) через активные устройства (передатчик/приёмник). 5. Подключение коммутаторов MS 12x2 к плате Аккорд-4Е.
