ключ защиты программного обеспечения HASP USB с лицензией MS. В ключе прописывается
количество обрабатываемых видеокамер - (MS = 12 каналов) и дополнительная плата для увеличения скорости работы системы.
оптический диск с программным обеспечением и технической документацией.
Рекомендуется ключ HASP устанавливать внутри системного блока компьютера в специальную панель CVS-HASP USB.
Назначение:
создание многоканальных телевизионных систем безопасности промышленных предприятий, микрорайонов городов, логистических и
торгово-развлекательных комплексов, бизнес-центров и т.д.
В компьютер может быть установлено несколько систем CVS 12x2 или
других систем CVS.
Технические параметры:
Входной видеосигнал
1V p-p
Входное сопротивление
75 Ом
Отношение Сигнал / Шум
> 50dB
Полоса пропускания
50Гц ÷ 7МГц
Скорость переключения между каналами
< 20мс
Количество видеоканалов
12
Подключение
1. BNC разъём - 12 шт.
Шина подключения
PCI (33 Мгц, 32 бит)
Напряжение питания коммутатора
DC 12V
Особенности:
управление коммутатором осуществляется непосредственно с платы оцифровки видео через подключённый порт
управления CVS-C1P.
возможно удалённое размещение коммутатора MS 12x2 на расстояние до 1,5 км от компьютера при
условии использования дополнительного оборудования: комплекта приёмник/передатчик команд управления
CVS-R / CVS-T (см. раздел
Дополнительное оборудование CVS).
к одному компьютеру может быть подключено до 8 устройств MS 12x2.
опционально может комплектоваться дополнительной платой оцифровки (в базовый комплект не входит), что обеспечивает увеличение скорости обработки
системы до 90-100 FPS.
опционально может комплектоваться платой оцифровки видео
Аккорд-4 или
Аккорд-4Е.
габаритные размеры коммутатора и особенности конструкции позволяют крепить устройство на любую поверхность, в том числе и на DIN рейку, что существенно упрощает монтажные работы.
для коммутатора дополнительно требуется блок питания DC +12В 200мА (в базовый комплект поставки не входит).
Загрузить актуальное программное обеспечение CVSCenter или
Руководство пользователя можно со страницы Центра загрузки.
Типовые схемы подключения

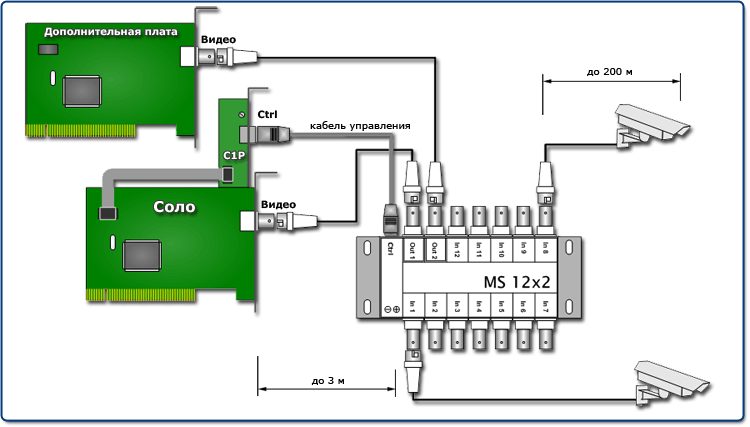

1. Коммутатор расположен рядом с компьютером (не более 3 м).
Камеры удалены на расстояние не более 200 м.
Дополнительная плата обеспечивает увеличение скорости оцифровки на 40-50 FPS.

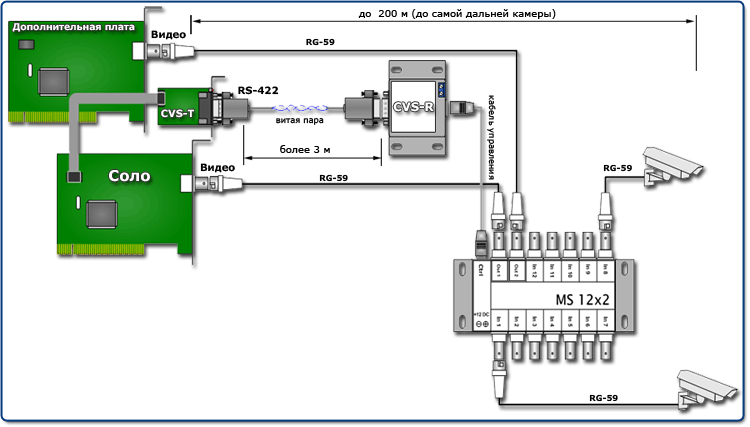

2. Коммутатор расположен на расстоянии от компьютера (более 3 м).
Камеры удалены на расстояние не более 200 м.
Дополнительная плата обеспечивает увеличение скорости оцифровки на 40-50 FPS.
3. Коммутатор расположен на удалённом расстоянии от компьютера.
Видеосигналы от камер передаются по витым парам (UTP) через пассивные балуны.

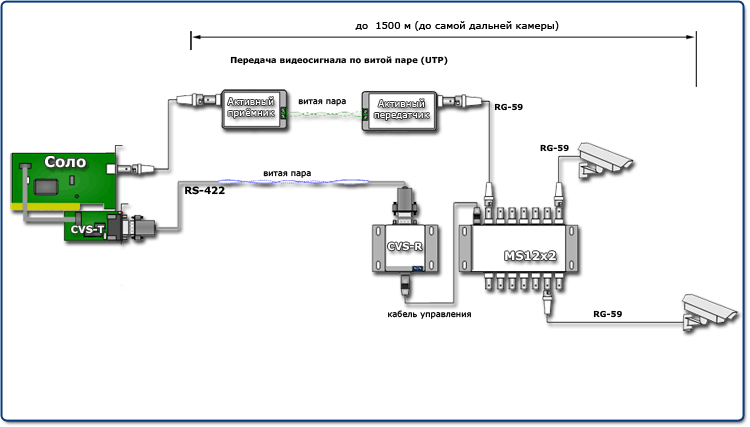

4. Коммутатор расположен на удалённом расстоянии от компьютера.
Видеосигналы от камер передаются по витым парам (UTP) через активные устройства (передатчик/приёмник).
5. Подключение коммутаторов MS 12x2 к плате Аккорд-4Е.

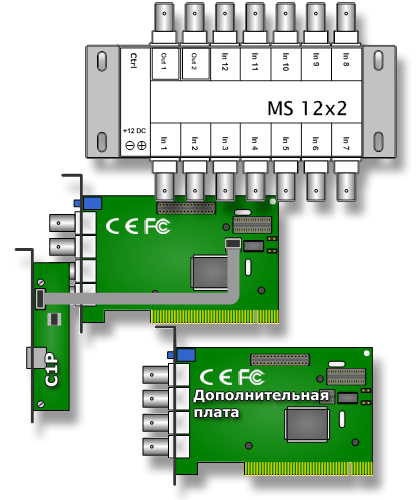

CVS 12x2 с доп. платой
