     CVS 24x8E / CVS 24x8EN

Телевизионная система охраны для подключения двадцатичетырех камер с возможностью установки в 19" стойку.

Назначение:

создание многоканальных телевизионных систем безопасности с высокими требованиями к скорости обработки видеоизображений. Может быть использована для охраны периметров промышленных предприятий, логистических и торгово-развлекательных комплексов, бизнес-центров, видеоохраны районов городов и т.д.

Скорость оцифровки и записи видео для данной системы - 200 FPS при подключении 24 камер (от 7 FPS на каждую камеру).

Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 768х576 пикселей без снижения скорости оцифровки).

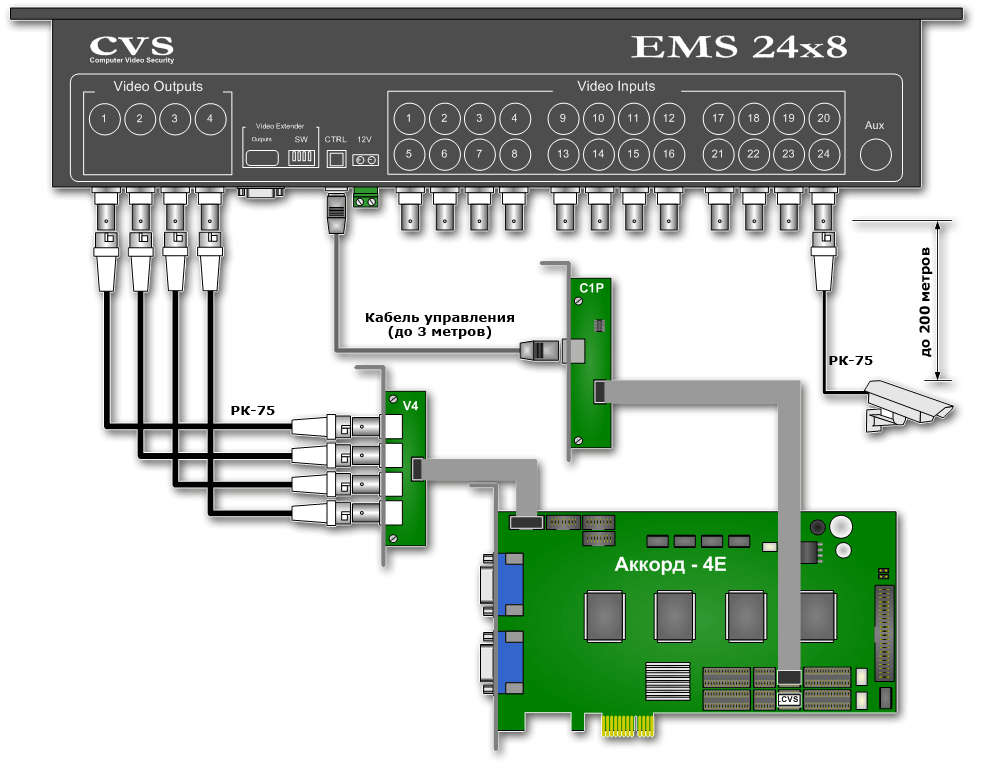

В базовый комплект системы входят:
  • внешний коммутатор EMS 24x8 или EMS 24x8N с 24 входами, 4 выходами.
  • плата оцифровки видеоизображений Аккорд-4Е.
  • порт управления внешним коммутатором CVS-C1P.
  • универсальная коммутационная панель CVS-V4.
  • комплект кабелей.
  • ключ защиты программного обеспечения CVS-CHIP с лицензией EMS, включая дополнительные каналы оцифровки.
    В ключе прописывается количество обрабатываемых видеокамер - (MS = 24 каналов).
  • оптический диск с программным обеспечением и технической документацией.

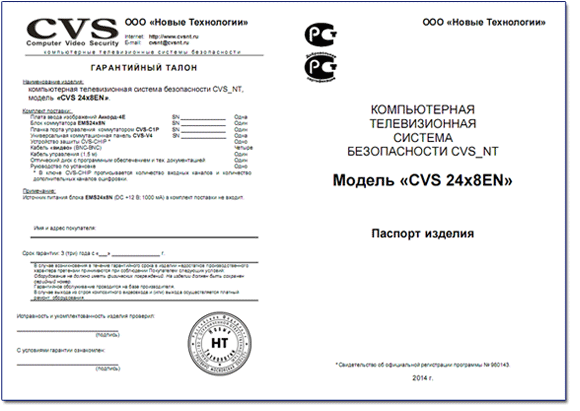

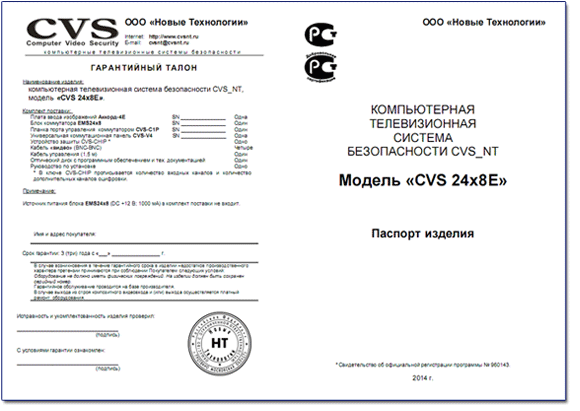

  • гарантийный талон, технический паспорт, упаковочный комплект.
Система CVS 24x8EN отличается от CVS 24x8E тем, что коммутатор EMS 24x8N имеет по каждому каналу устройство нормализации видеосигнала, фильтр низких и высоких частот, фиксатор уровня черного, а также корректор ВЧ.

При использовании кабеля РК 75-3,7-35/36Ф (аналог RG-59) допускается удаление камер до 500 метров с разрешением не хуже 400 ТВЛ.

Отличие от обычных нормализаторов видеосигнала - наличие корректора ВЧ.

В компьютер может быть установлено несколько систем CVS 24x8E / CVS 24x8EN или других систем CVS.

Технические параметры:

Входной видеосигнал 1V p-p
Входное сопротивление 75 Ом
Отношение Сигнал / Шум > 50dB
Полоса пропускания 50Гц ÷ 7МГц
Скорость переключения между каналами < 20мс
Количество входных видеоканалов 24
Количество выходных видеоканалов 4
Подключение видео: BNC разъём - 24 шт.
Шина подключения PCI Express x1
Напряжение питания коммутатора DC 12V
Потребляемая мощность платы 20W
Размеры платы 190 х 110 х 20 мм
Вес изделия в сборе 1,5 кг.


Особенности:
  • управление коммутатором осуществляется непосредственно с платы оцифровки видео через подключённый порт управления CVS-C1P.
  • к одному компьютеру может быть подключено до 4 устройств серии EMS.
  • опционально может комплектоваться планкой с четыремя дополнительными выходами для подключения аналоговых мониторов, на которые можно выводить тревожные камеры в реальном времени.
  • возможно удалённое размещение коммутатора EMS на расстояние до 1 км от компьютера при условии использования дополнительного оборудования: комплекта приёмник/передатчик команд управления CVS-Ru / CVS-Tu (см. раздел Дополнительное оборудование CVS).
  • габаритные размеры коммутатора и особенности конструкции позволяют крепить устройство в 19" стойку (исполнение в соответствии со стандартом МЭК-297, высота 1U), что существенно упрощает монтажные работы.
  • для коммутатора дополнительно требуется блок питания DC +12В 1000мА (в базовый комплект поставки не входит).


Загрузить актуальное программное обеспечение CVSCenter или Руководство пользователя можно со страницы Центра загрузки.
