Модель CVS 6x2 с дополнительной платой оцифровки

CVS 6x2 / CVS 6x2N с доп. платой

Шестиканальная система с возможностью удалённого размещения матричного коммутатора.

Скорость оцифровки и записи видео для данной системы - до 90 FPS при подключении 6 камер (от 12 FPS на каждую камеру).

Разрешение изображения для каждой камеры настраивается индивидуально (макс. до 896х576 пикселей без снижения скорости оцифровки).

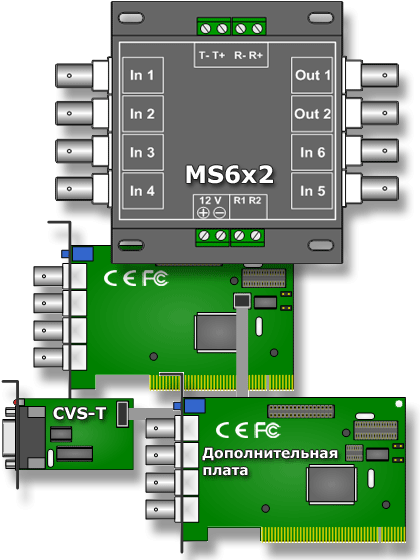

В базовый комплект системы входят:

внешний коммутатор MS 6x2 или MS 6x2N с 6 входами, двумя выходами,.двумя релейными выходами.
плата оцифровки видеоизображений.
порт передачи команд управления коммутатором CVS-T.
дополнительная плата оцифровки видеоизображений.
комплект кабелей.
ключ защиты программного обеспечения HASP USB с лицензией MS.
В ключе прописывается количество обрабатываемых видеокамер - (MS = 6 каналов) и дополнительная плата для увеличения скорости работы системы.
оптический диск с программным обеспечением и технической документацией.
гарантийный талон, технический паспорт, упаковочный комплект.

_____________________
* Система CVS 6x2N отличается от CVS 6x2 тем, что коммутатор MS6x2N имеет по каждому каналу устройство нормализации видеосигнала, фильтр низких и высоких частот, фиксатор уровня черного, а также корректор ВЧ.
Отличие от обычных нормализаторов видеосигнала - наличие корректора ВЧ.

ВНИМАНИЕ !!!

Рекомендуется ключ HASP устанавливать внутри системного блока компьютера в специальную панель CVS-HASP USB.

При использовании кабеля РК 75-3,7-35/36Ф (аналог RG-59) допускается удаление камер до 500 метров с разрешением не хуже 400 ТВЛ.

Назначение:
создание многоканальных распределённых телевизионных систем безопасности с повышенными требованиями к скорости обработки видеоинформации. Может быть использована для охраны периметров промышленных предприятий, логистических и торгово-развлекательных комплексов, бизнес-центров, видеоохраны районов городов и т.д.

В компьютер может быть установлено несколько системы CVS 6x2 / CVS 6x2N или других систем CVS.

Технические параметры:

Входной видеосигнал	1V p-p
Входное сопротивление	75 Ом
Отношение Сигнал / Шум	> 50dB
Полоса пропускания	50Гц ÷ 7МГц
Скорость переключения между каналами	< 20мс
Количество видеоканалов	6
Подключение	1. BNC разъём - 6 шт.
Шина подключения	PCI (33 Мгц, 32 бит)
Напряжение питания коммутатора	DC 12V

Особенности:

управление коммутатором осуществляется непосредственно с платы оцифровки видео через подключённый порт управления CVS-T.
к одному компьютеру может быть подключено до 8 устройств MS 6x2 / MS 6x2N.
возможно каскадное включение коммутаторов MS 6x2 / MS 6x2N.
опционально может комплектоваться дополнительной платой оцифровки (в базовый комплект не входит), что обеспечивает увеличение скорости обработки системы до 90-100 FPS.
опционально может комплектоваться платой оцифровки видео Аккорд-4 или Аккорд-4Е.
габаритные размеры коммутатора и особенности конструкции позволяют крепить устройство на любую поверхность, в том числе и на DIN рейку, что существенно упрощает монтажные работы.
для коммутатора дополнительно требуется блок питания DC +12В 500мА (в базовый комплект поставки не входит).

Загрузить актуальное программное обеспечение CVSCenter или Руководство пользователя можно со страницы Центра загрузки.

Типовые схемы подключения

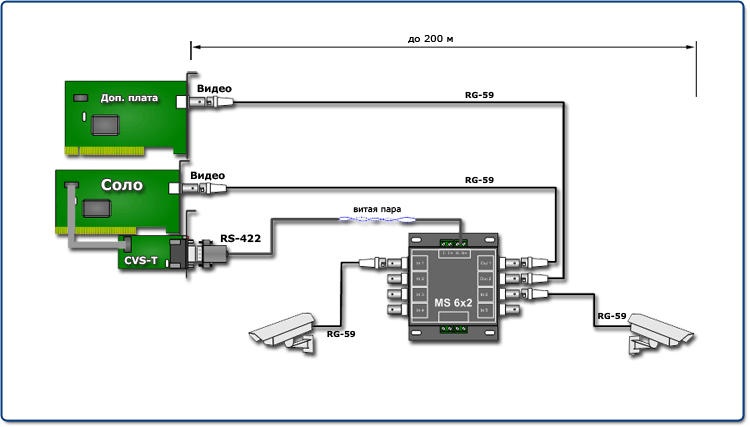

1. Камеры удалены на расстояние не более 200 м. Дополнительная плата обеспечивает увеличение скорости оцифровки на 40-50 FPS.

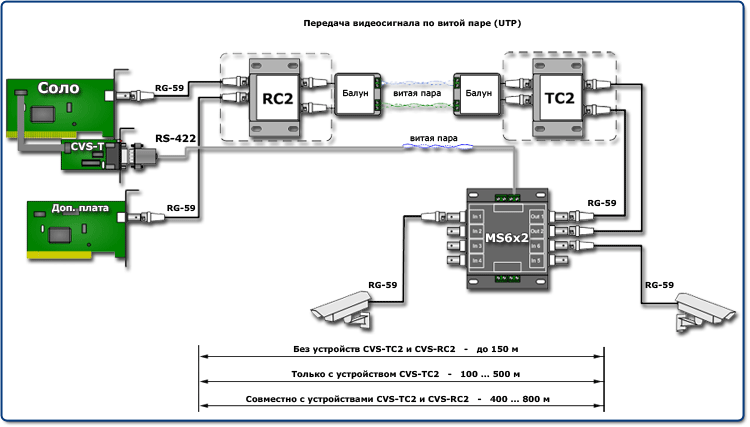

2. Коммутатор расположен на удалённом расстоянии от компьютера. Видеосигналы от камер передаются по витым парам (UTP) через пассивные балуны.

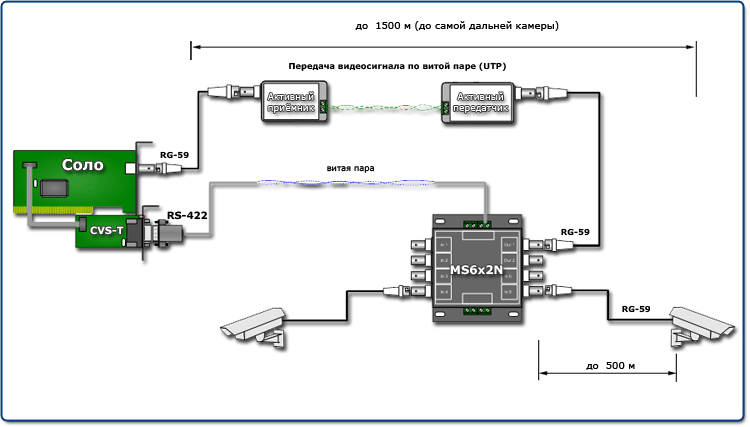

3. Коммутатор расположен на удалённом расстоянии от компьютера. Видеосигналы от камер передаются по витым парам (UTP) через активные устройства (передатчик/приёмник).
4. Подключение коммутаторов MS 6x2 / MS 6x2N к плате Аккорд-4Е.
